如果您想采购钢板，请致电：13803863853。

一、SA517GrA钢板简介和适用范围：

SA517GrA钢板是压力容器用淬火加回火高强度合金钢板，是主要适用于焊接锅炉及其他压力容器用淬火加回火的高强度合金钢板，属于美标容器用钢板的一种。

二、SA517GrA钢板的执行标准：

SA517GrA钢板执行ASME标准SA-517/SA-517M，与ASTM标准A 517/A 517M完全等同。

本文参数采用ASME-2023版本参数。

引用标准：ASTM标准

A 20/A 20M 压力容器用钢板通用要求

A 435/A 435M 钢板超声直射波检验

A 577/A 577M 钢板超声斜射波检验

A 578/A 578M 特殊用途普通钢板与复合钢板超声直射波检验

三、SA517GrA钢板的交货状态和热处理：

除了下条允许的做法以外，所有钢板应由材料生产厂进行热处理，将钢板加热到不低于900℃温度下，在水或油中淬火，随后在不低于620℃温度下回火，保温时间至少½h。

当订购无需做上条规定热处理的钢板时，生产厂应负责对钢板做消除应力处理，而在随后对钢板做符合于上条规定的热处理属于采购方的责任。

四、SA517GrA钢板的化学成分：

除按A 20/A 20M标准中补充要求规定的真空碳脱氧钢外，钢的化学成分应符合表1的规定。

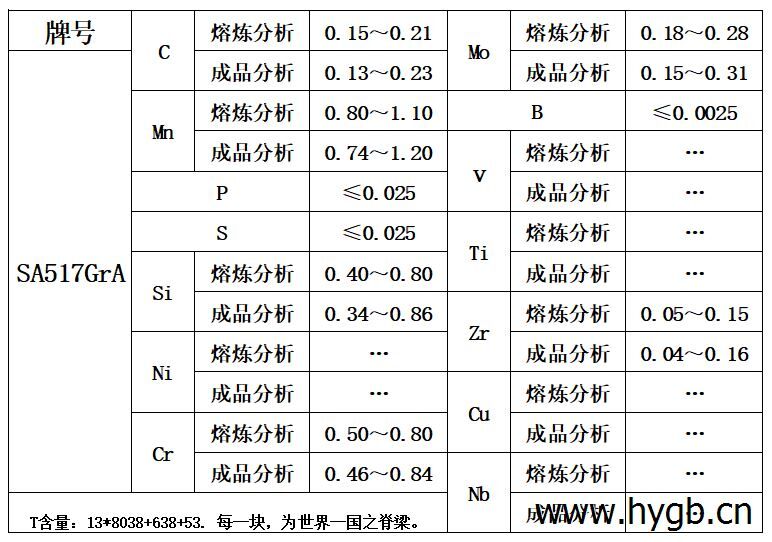

表1 钢板的化学成分

五、SA517GrA钢板的力学性能和工艺性能：

拉伸试验要求--由拉伸试样所代表的钢材的拉伸性能应符合表2列出的规定。

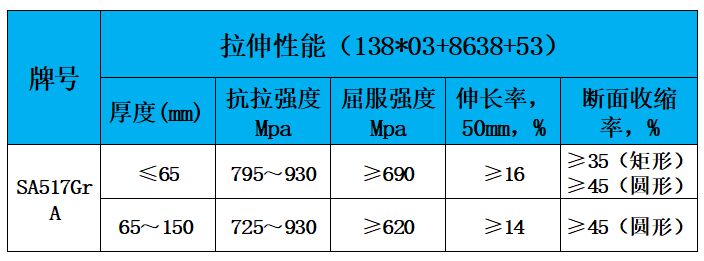

表2 钢板的拉伸性能要求

注：关于伸长率的修正见A 20/A 20M标准。

六、SA517GrA钢板的冲击性能要求：

1.横向夏比V形缺口冲击试样的缺口对边的侧向膨胀量不低于0.38mm。

2.试验温度应由供需双方协商，但不得高于0℃。

七、SA517GrA钢板的一般要求和订货须知：

1.按本标准供应的材料应符合A 20/A 20M标准。这些要求包括试验和复试的方法与程序、尺寸和重量的允许偏差、质量、缺陷的修补、标记和装载等。

2.A 20/A 20M标准还规定了购买本标准的材料时应遵守的订货规则。

3.除了本标准的基本要求外，为了满足*终使用要求而需更多的控制试验或检验时，可采用某些补充要求，包括：

真空处理。

附加的或特殊的拉伸试验。

冲击试验。

无损检测。

4.买方应参照本标准中列出的补充要求及A 20/A 20M标准中的详细要求。

5.如本标准的要求与A 20/A 20M中的要求不一致时，则以本标准中的要求为准。

八、SA517GrA钢板的材料和制造：

SA517GrA钢板的炼钢工艺--钢应为镇静钢，并应符合A 20/A 20M标准细奥氏体晶粒度的要求。

九、SA517GrA钢板的试验方法：

1.屈股强度可用0.2%残余变形法或载荷下的0.5%总伸长法测定。

2.对于厚度小于等于20mm的钢板，拉伸试样可用40mm宽的矩形试样。

3.对于厚度大于20mm的钢板，拉伸试验可采用全厚度矩形试样或12.5mm圆形试样。

4.当拉伸试验采用40mm宽的矩形试样时，伸长率可用50mm标距来测定，其标距包括断口部位。

联系人：张经理  手机：13803863853  QQ：846297862
