如果您想采购钢板，请致电：13803863853。

一、SA572Gr55/SA572Gr380钢板简介和适用范围：

SA572Gr55/SA572Gr380钢板是高强度低合金铌-钒结构钢，是主要适用于铆接、螺栓连接的或焊接的结构用途，属于美标钢板的一种。

二、SA572Gr55/SA572Gr380钢板的执行标准：

SA572Gr55/SA572Gr380钢板执行ASME标准SA-553/SA-553M，与ASTM标准A 572/A 572M完全等同。

未经买方和供应商同意，不得用A 572/A 572M规范**A 588/A 588M规范。

本文参数采用ASME-2023版本参数。

引用标准：ASTM标准

A 6/A 6M 轧制结构钢棒材、钢板、型材和薄板桩的通用要求

A 36/A 36M 碳素结构钢

A 514/A 514M 适合于焊接的高强度淬火加回火合金钢板

A 588/A 588M 高强度低合金结构钢规范

三、SA572Gr55/SA572Gr380钢板的交货状态和热处理：

热轧或者正火。

四、SA572Gr55/SA572Gr380钢板的化学成分：

钢应符合表1所示的化学成分要求，并符合A 6/A 6M标准中的成品分析公差。

要求添加在规定限值范围内的铌、钒、钛或氮，或其组合。除非采购方另有规定，钢的型式(1、2、3或5型)的选择由生产厂自行决定。

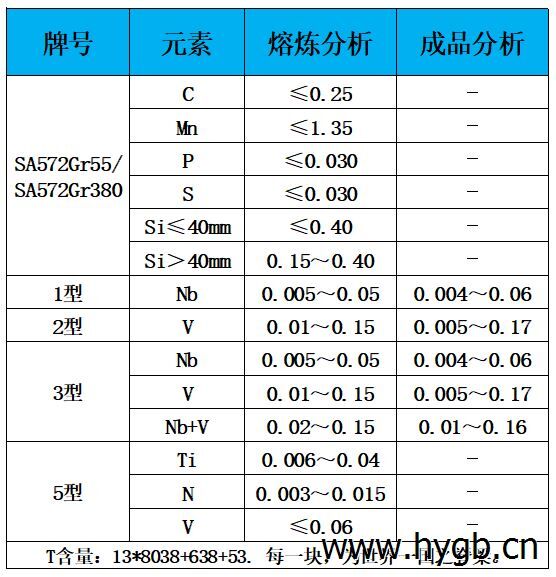

表1 钢板的化学成分

注：1.当规定含铜时，需具有熔炼分析*小含量为0.20%的铜(成品分析为0.18%)。

2.对于所有厚度大于10mm的钢板，要求熔炼分析*小锰含量为0,80%(成品分析为0.75%)；对于厚度小于等于10mm的钢板和所有其他产品，要求熔炼分析*小锰含量为0.50%(成品分析为0.45%)。锰碳比不得小于2比1。

3.在*大含碳量以下，每减小0.01%的碳，允许在规定锰含量以上增加0.06%的锰，直至*大锰含量为1.60%。

五、SA572Gr55/SA572Gr380钢板的力学性能和工艺性能：

1.拉伸试验要求--由拉伸试验所代表的钢材应符合表2所示的要求。

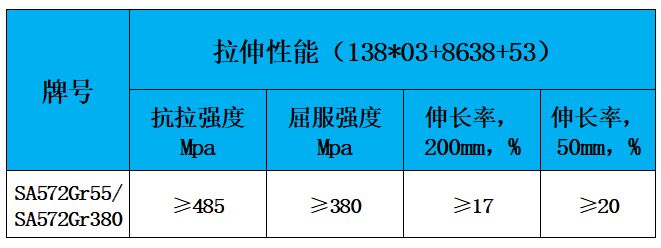

表2 钢板的拉伸性能要求

注：1.见在A 6/A 6M标准拉伸试验一节中的试样方向。

2.地板钢板不要求测定伸长率。

3.宽度大于600mm的钢板，伸长率要求可降低2%。见在A 6/A 6M标准拉伸试验一节中的伸长率要求的调整。

六、SA572Gr55/SA572Gr380钢板的*大厚度：

SA572Gr55/SA572Gr380钢板的*大厚度为64mm。

七、SA572Gr55/SA572Gr380钢板的一般要求和订货须知：

1.对于所订购的材料，按本标准供货的材料须符合现行版本的A 6/A 6M标准的适用要求；除非与本标准存在抵触，则应优先按照本标准。

2.成卷产品在被加工成*终结构产品之前，不按本标准做质量评定。由卷材生产出的结构产品，意味着已由成卷产品切割成为单张。加工厂直接控制由卷材到产品的过程中的各流程，或对这一过程负责。这些流程包括开卷，展平或校直，热成形或冷成形(若可行)，切割成定尺，试验，检验，交货状态，热处理(若可行)，包装，标识，装运和出具合格证书。

注1：对于由卷材生产的结构产品，成品不热处理或只进行去应力处理的，每个评定的卷材需报告两个试验结果。其他关于卷材生产结构产品的评定标准见A 6/A 6M。

八、SA572Gr55/SA572Gr380钢板的材料和制造：

SA572Gr55/SA572Gr380钢板的炼钢工艺--钢应是半镇静钢或镇静钢。

九、SA572Gr55/SA572Gr380钢板的焊接和切割：

1.对于诸如焊接的桥梁结构，在缺口韧性是重要的场合，缺口韧性要求由采购方和生产厂之间协议确定。

2.当钢材被要求进行焊接时，其焊接工艺需适合于钢的级别，并适于预定的用途或所要采用的使用条件。对于钢的可焊性资料见A 6/A 6M标准的附录X3。

3.对于由成卷的卷材产品切割而制造出的结构产品，包括附加试验要求和附加试验报告适用A 6/A 6M标准。

联系人：张经理  手机：13803863853  QQ：846297862
