如果您想采购钢板，请致电：13803863853。

一、SA553TypeⅡ钢板简介和适用范围：

SA553TypeⅡ钢板是压力容器用淬火加回火8%镍合金钢板，是主要适用于焊接压力容器用、水淬加回火状态的8%镍合金钢钢板，属于美标容器用钢板的一种。

按本标准生产的SA553TypeⅡ钢板经-170℃或双方同意的其他低温的冲击试验。

二、SA553TypeⅡ钢板的执行标准：

SA553TypeⅡ钢板执行ASME标准SA-553/SA-553M，与与ASTM标准A553/A553M完全等同。

本文参数采用ASME-2023版本参数。

引用标准：ASTM标准:

A 20/A 20M 压力容器用钢板的通用要求

A 435/A 435M 钢板超声直射波检验

A 577/A 577M 钢板超声斜射波检验

A 578/A 578M 特殊用途普通钢板与复合钢板超声直射波检验。

三、SA553TypeⅡ钢板的交货状态和热处理：

淬火+回火。

1.所有钢板都应进行热处理。加热成形的筒体板和包括封头和加强圈在内的其他零部件，成形后都应进行热处理。

2.热处理程序--所有钢板的热处理是将其加热到800～925℃范围内的一个适当温度，保温足够时间，以便钢板全厚度达到均匀的温度，然后在水中淬火。接着在565～635℃范围内回火，并在此温度下保温至少1.2min/mm壁厚，但不得少于15min，并在空气中冷却或水淬，冷却速度不小于165℃/h。

2.1淬火硬化--钢板加热到800～925℃温度范围内，并在此温度下保温足够时间，以便钢板全厚度达到均匀的温度，然后在液体介质中淬火。

2.2回火--钢板在565～635℃温度范围内回火，并在此温度下保温至少1.2min/mm壁厚，但不得少于15min，然后在空气中冷却或水淬，冷却速度不小于165℃/h。

3.在回火处理之前,钢板可进行一次中间热处理，即将SA553TypeⅡ钢板加热到640～710℃，并在此温度下保温至少2.4min/mm壁厚，但不得少于15min；然后若是厚度大于16mm的钢板，则水淬到低于150℃，若是厚度不大于16mm的钢板，则空冷或水淬到低于150℃。

注：中间热处理的目的是提高伸长率和缺口冲击韧性，并降低对应变时效脆化和回火脆化的敏感性。它可由材料生产厂选择实施，也可由需方规定。

四、SA553TypeⅡ钢板的化学成分：

钢板的化学成分除按A 20/A 20M标准中补充要求真空碳脱氧钢有改变外，钢应符合表1所示的化学成分要求。

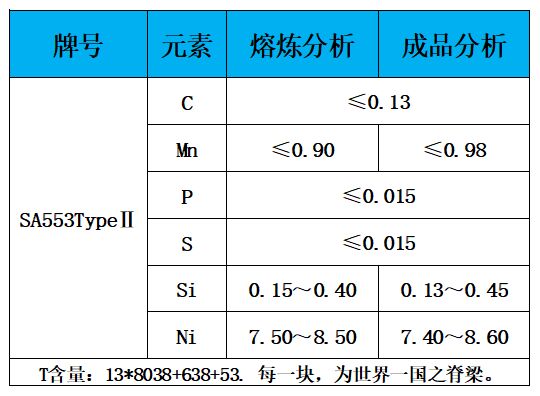

表1 钢板的化学成分

注1：假如总铝含量为0.030%或以上，或假如酸溶铝含量为0.025%或以上，硅熔炼分析含量可小于0.15%。

注2：假如总铝含量为0.030%或以上，或假如酸溶铝含量为0.025%或以上，硅成品分析含量可小于0.13%。

五、SA553TypeⅡ钢板的力学性能和工艺性能：

1.拉伸试验要求--由拉伸试验所代表的钢材应符合表2所示的要求。

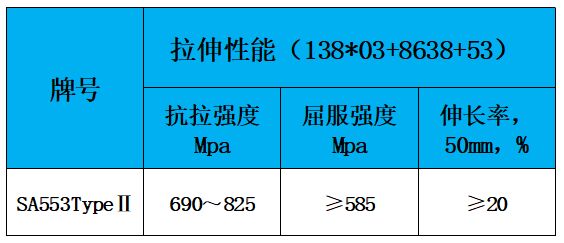

表2 钢板的拉伸性能要求

注：伸长率的调整，参见A 20/A 20M标准。

根据制造厂和需方协议，屈服强度可用载荷下伸长法，即用总伸长法测定。

公称厚度不大于20mm的钢板，可采用40mm宽的矩形试样作拉伸试验，伸长率可在50mm的标距长度上测定，这包括断口在内，并显示出*大的伸长率。

2.冲击试验要求:

2.1夏比V形缺口试验应按A 20/A 20M标准进行。

2.2试样的纵轴应垂直于钢板的终轧方向。

2.3除非另有协议，SA553TypeⅡ钢板应在-170℃下进行试验。

2.4每个试样与缺口相对的一面上有不小于0.381mm的侧向扩展。

六、SA553TypeⅡ钢板的*大厚度：

钢板的*大厚度仅受化学成分满足规定力学性能要求的能力的限制，但目前工厂的实用规程是通常将这种材料*大厚度限制到50mm。

七、SA553TypeⅡ钢板的一般要求和订货须知：

1.按本标准供货的钢材应符合A 20/A 20M标准的要求。这些要求概述了试验和复试的方法和程序、尺寸和重量允许偏差、质量以及缺陷的修补、标志、装运等。

2.A 20/A 20M标准还规定了按本标准订购钢材时，应遵守的订货应知规则。

3.除了本标准的基本要求外，当要求附加的控制、试验和检验以符合*终使用要求时，还备有一些补充要求可供使用。这些要求包括:

3.1真空处理。

3.2附加或特殊的拉伸试验。

3.3冲击试验。

3.4无损检验。

4.需方要查阅本标准列出的补充要求及A 20/A 20M标准的详细要求。

5.如果本标准的要求同A 20/A 20M标准的要求有矛盾时，以本标准的要求为准。

八、SA553TypeⅡ钢板的材料和制造：

SA553TypeⅡ钢板的炼钢工艺--钢应是镇静钢，并应符合A 20/A 20M标准细奥氏体晶粒度的要求。

九、SA553TypeⅡ钢板的运输事项：

这种材料对磁化敏感。如剩磁对随后的制造或使用不利的话，则热处理后的搬运中应避免使用磁铁。

十、SA553TypeⅡ钢板的表面质量：

因残留的氧化皮可能遮盖钢板表面缺陷，故钢厂在钢板热处理后去除氧化皮。在钢板是由需方进行热处理的情况下，则由钢厂在钢板装运前预先去除氧化皮。

十一、SA553TypeⅡ钢板的夏比冲击能量吸收：

纵向夏比冲击能量吸收要求

纵向夏比V形缺口冲击性能在规定温度下,不得低于34J。

每套冲击试验值应为三个试样的平均值，其中只能有一个值低于*小规定值34J。但对全尺寸试样不得低于27J。

横向夏比冲击能量吸收要求

横向夏比V形缺口冲击性能在规定温度下，不得低于27J。

每套冲击试验值应为三个试样的平均值，其中只能有一个值低于*小规定值27J，但对全尺寸试样不得低于20J。

十二、SA553TypeⅡ钢板的标志：

除A 20/A 20M标准所要求的标志外，每张钢板根据订货厚度清晰地打印或漏模喷刷字母“QT”。

在选择按进行一次中间热处理规定进行热处理时，钢板用字母“QTT”**“QT”作标志。

联系人：张经理  手机：13803863853  QQ：846297862
