如果您想采购钢板，请致电：13803863853。

一、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板简介和适用范围：

SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板是压力容器用淬火加回火镍铬钼合金钢板，是主要适用于焊接压力容器和其他压力设备用淬火加回火状态的Ni-Cr-Mo合金钢板。这些合金钢成分通常考虑用于需要50mm或更大厚度钢板的结构，属于美标容器用钢板的一种。

二、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的执行标准：

SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板执行ASME标准SA-543/SA-543M，与ASTM标准A 543/A 543M完全等同。

本文参数采用ASME-2023版本参数。

引用标准：ASTM标准

A 20/A 20M 压力容器用钢板的通用要求

A 435/A 435M 钢板超声直射波检验

A 577/A 577M 钢板超声斜射波检验

A 578/A 578M 特殊用途普通钢板与复合钢板超声直射波检验。

三、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的交货状态和热处理：

淬火+回火。只有在钢板厂与采购方或制造厂达成共同协议时，方可以轧制状态发货。

所有钢板都应进行热处理，此时可将钢板加热到适当的奥氏体化温度，保温足够时间以使整个厚度上温度均匀，并用适宜的液体介质以喷射或浸入法进行淬火。然后钢板应在加热到不低于595℃的温度下进行回火，以产生所要求的性能，保温时间不少于1.2min/mm，但不得少于0.5h。

厚度大于100mm的钢板应在按规定的热处理前，在900～1010℃的温度范围内某一温度下进行预先正火处理或水淬。

当需方选择进行上述的热处理时，供方应在交货前将钢板在不低于595℃的某一温度下进行回火。

四、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的化学成分：

除按A 20/A 20M标准中补充要求真空碳脱氧钢有改变外，钢应符合表1所示的化学成分要求。

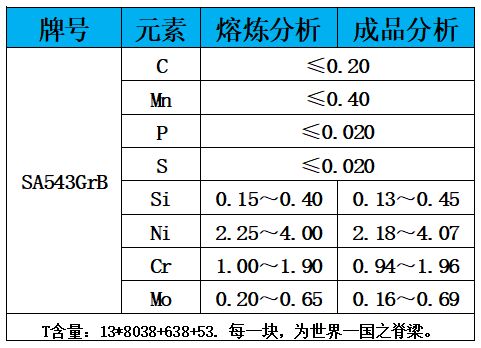

表1 钢板的化学成分

五、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的力学性能和工艺性能：

1.拉伸试验要求--由拉伸试验所代表的钢材应符合表2所示的要求。

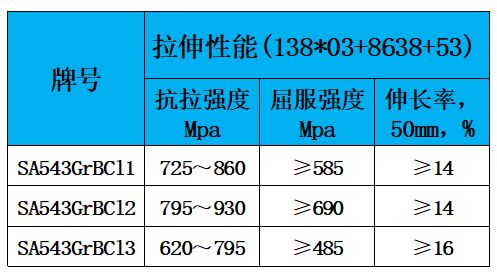

表2 钢板的拉伸性能要求

注：对伸长率的调整，参见A 20/A 20M标准。

2. 公称厚度不大于20mm的钢板，可采用40mm宽的矩形试样作拉伸试验，伸长率可在50mm的标距长度上测定，这包括断口在内，并显示出*大的伸长率。

六、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的厚度：

1. 钢板的*大厚度仅受化学成分满足规定力学性能要求能力的限制。

2. 钢板的*小厚度为5mm。

七、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的一般要求和订货须知：

1. 按本标准供货的钢材应符合A 20/A 20M标准的要求。这些要求概述了试验和复试的方法和程序、尺寸和重量允许偏差、质量以及缺陷的修补、标志、装运和订购信息。

2.除了本标准的基本要求外，当要求附加的控制、试验和检验以符合*终使用要求时，有一些补充要求可供选择使用。采购方应参照本标准列出的补充要求及A 20/A 20M标准的详细要求。

3.如果本标准的要求同A 20/A 20M标准的要求有矛盾时，以本标准的要求为准。

八、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的材料和制造：

SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的炼钢方法--钢应为镇静钢，并应符合A 20/A 20M标准细奥氏体晶粒度的要求。

九、SA543GrBCl1/SA543GrBCl2/SA543GrBCl3钢板的运输事项：

这些合金钢板当处在轧制状态下经受火焰切割、搬运以及加工处理时易于发生裂纹，故只有在钢板厂与采购方或制造厂达成共同协议时，方可以轧制状态发货。

联系人：张经理  手机：13803863853  QQ：846297862
