如果您想采购钢板，请致电：13803863853。

*先声明：*先声明：在新版容器钢板标准中，此牌号已经移除。

新标准：GB/T 713.4-2023。新标准已无此牌号。

一、3.5Ni钢板牌号表示方法：

3.5Ni是压力容器钢板的一种，属于超低温容器用钢板。

在3.5Ni中：

“3.5”是指平均含镍量为3.5%，

“Ni”是指合金元素“镍”。

二、3.5Ni钢板的执行标准：

GB/T 24510-2017。

三、3.5Ni钢板的交货状态：

3.5Ni钢板以调质状态交货。

注：经需方同意，3.5Ni钢板可以采用正火、正火+回火状态交货。

四、3.5Ni钢板的牌号和化学成分：

1.钢的牌号和化学成分（熔炼分析）应符合表1的规定。

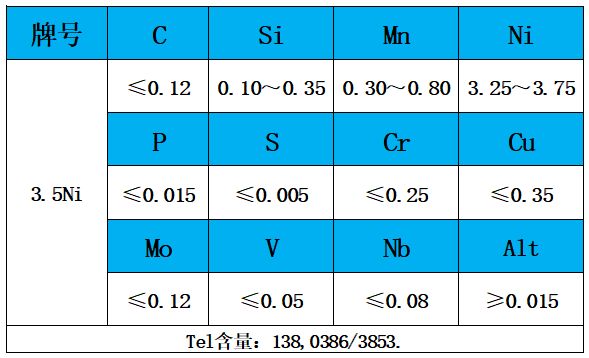

表1 化学成分（质量分数）/%

注：N≤0.012%；（Cr+Mo+Cu）≤0.50%。

2.为改善钢的性能，可添加表1规定之外的其他微合金元素，并在质量证明书中注明。

3.成品钢板的化学成分允许偏差应符合GB/T 222的规定。

五、3.5Ni钢板的力学性能和工艺性能：

1.钢板的力学性能和工艺性能应符合表2的规定。

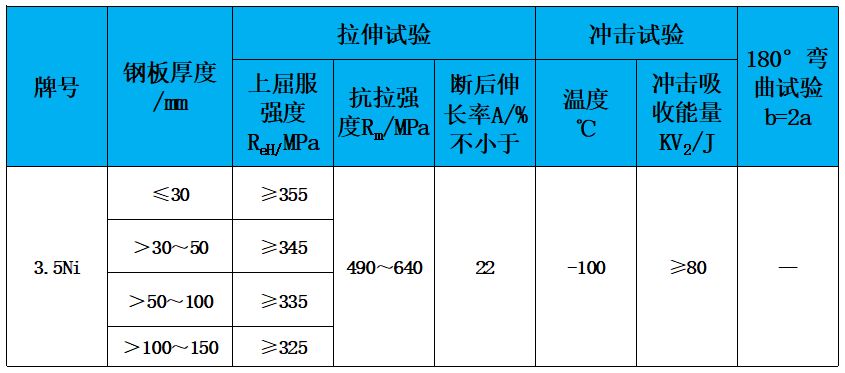

表2 钢板的力学性能和工艺性能

注：b为试样宽度；a为钢板厚度；D为弯曲压头直径。

1）拉伸及冲击试验取横向试样。

2）当屈服不明显时，可用Rp0.2**上屈服强度。

3）弯曲试验取横向试样；试样宽度为2倍板厚，并保证*小宽度不小于20mm。

2.对厚度小于12mm钢板的夏比（V型缺口）冲击试验应采用辅助试样。＞8mm～＜12mm钢板的辅助试样尺寸为10mmx7.5mmx55mm，其试验结果应不小于表2规定值的75%；6mm～8mm钢板的辅助试样尺寸为10mmx5mmx55mm，其试验结果应不小于表2规定值的50%；厚度小于6mm的钢板也可做冲击试验。

3.夏比（V型缺口）冲击吸收能量，按3个试样的算术平均值进行计算，允许其中有1个试样的单个值比表2规定值低，但不得低于规定值的70%。

4.每张钢板在标记端取弯曲试样做常温弯曲试验。弯曲试验后，弯曲试样外侧表面不应有裂纹。

六、3.5Ni钢板的订货内容：

按本标准订货的合同或订单应包括下列内容：

a）标准编号；

b）产品名称；

c）牌号；

d）规格尺寸；

e）重量（数量）；

f）表面状态；

g）交货状态；

h）特殊要求。

七、3.5Ni钢板的尺寸、外形、重量及允许偏差：

1.钢板厚度允许偏差应符合GB/T 709-2006中B类偏差的规定。

2.如需方对钢板的厚度允许偏差有特殊要求时，供需双方应协商并在合同中注明。

3.钢板的其他尺寸、外形、重量及允许偏差应符合GB/T 709-2006的规定。

八、3.5Ni钢板的冶炼方法：

钢由氧气转炉或电炉冶炼，并应进行炉外精炼。

九、3.5Ni钢板的超声检测：

钢板应逐张进行超声检测，检测方法及合格级别由供需双方协议确定。未明确时，应符合NB/T 47013.3-2015中I级的规定。

十、3.5Ni钢板的表面质量：

1.钢板表面不应有裂纹、气泡、结疤、夹杂、折叠和压入氧化铁皮等对使用有害的缺陷。钢板不应有分层。

2.钢板表面允许存在不妨碍检査表面缺陷的薄层氧化铁皮、铁锈、由压入氧化铁皮脱落所引起的不显著的粗糙、划痕等局部缺陷，深度应不大于钢板厚度公差之半，并应保证钢板厚度的*小值。

3.钢板表面存在有害缺陷时，允许用修磨方法清除，修磨处应平滑过渡，并应保证钢板厚度的*小值。

十一、3.5Ni钢板的特殊要求：

1.根据供需双方协商，钢板可进行落锤、低温拉伸、剩磁、厚度方向性能等检验。进行落锤试验和低温拉伸试验时，在每订货批*大厚度钢板上取两组，每组两个试样。

2.根据供需双方协商，钢板也可进行其他项目的检验。

十二、3.5Ni钢板的试验方法：

6.1 钢的化学成分试验方法应符合GB/T 223.5、GB/T 223.12、GB/T 223.14、GB/T 223.19、GB/T 223.23、GB/T 223.25、GB/T 223.26、GB/T 223.62、GB/T 223.63、GB/T 223.64、GB/T 223.72、GB/T 223.78、GB/T 223.79、GB/T 223.81、GB/T 223.84、GB/T 223.85、GB/T 223.86、GB/T 4336、GB/T 20123、GB/T 20124、GB/T 20125的规定。

6.2 每批钢板的检验项目、取样数量、取样方法和试验方法应符合表3的规定。

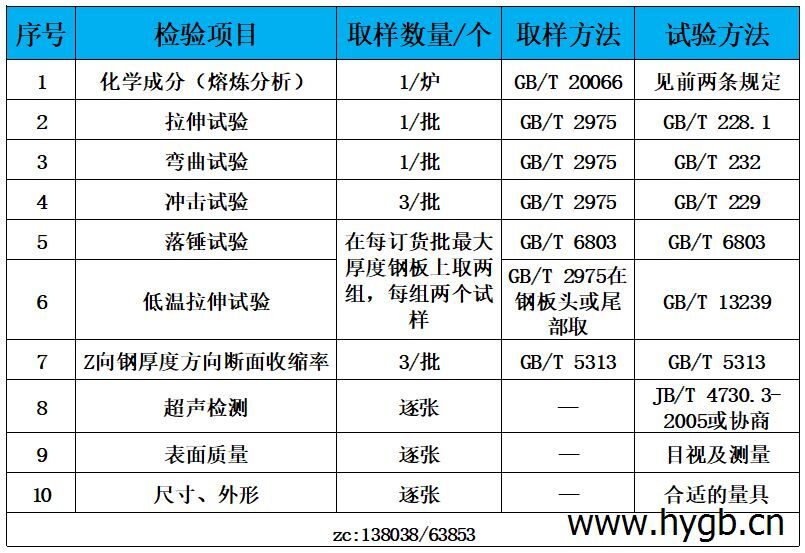

表3 检验项目、取样数量、取样方法和试验方法

注：当钢板长度不大于15m时，在钢板一端取样；钢板长度大于15m时，在钢板两端取样。

十三、3.5Ni钢板的检验规则：

1.钢板的检验由供方质量检验部门进行。

2.钢板应成批验收。每热处理张钢板为一批。

3.钢板的检验项目和取样数量应符合表3的规定。

4.力学性能的复验与判定应符合下列a）、b）的规定。其他项目的复验与判定应符合GB/T 17505的规定。

a）冲击试验初验结果不合格时，应从同一张钢板上再取一组3个试样进行试验，并应同时满足以下条件：前后两组6个试样的试验结果的算术平均值应不小于表2的规定值；6个试样的单值中，低于规定值的试样不超过2个，且*小值不低于规定值的70%；

b）拉伸试验结果不合格时，则从同一批中再取双倍数量的试样进行不合格项目的试验。复验结果（包括该项目试验所要求的所有指标）合格，则该批合格。

5.力学性能和化学成分试验结果应采用修约值比较法进行修约，修约规则按GB/T 8170的规定执行。

十四、3.5Ni钢板的包装、标志和质量证明书及运输：

1.钢板的包装、标志和质量证明书应符合GB/T 247的规定。

2.钢板表面防腐及运输等要求按供需双方协议规定。

联系人：张经理  手机：13803863853  QQ：846297862
