如果您想采购钢板，请致电：13803863853。
一、15MnNiNbDR钢板牌号表示方法：
15MnNiNbDR是压力容器钢板的一种。
在15MnNiNbDR中：
“15”是指平均含碳量为0.15%，
“MnNiNb”是指合金元素—锰、镍、铌，
“DR”是低温容器“低”和“容”的汉语拼音*字母。
二、15MnNiNbDR钢板的执行标准：
GB/T 713.3-2023。
三、15MnNiNbDR钢板的交货状态：
正火或正火+回火。
注：由双方协商，厚度大于36mm的正火+回火钢板，可以正火（允许加速冷却）加回火交货。
四、15MnNiNbDR钢板的化学成分：
1.钢的牌号和化学成分（熔炼分析）应符合表1的规定。

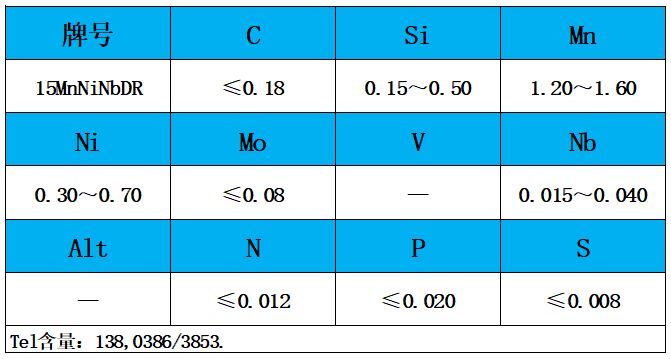

表1 化学成分（质量分数）/%
注：当采用酸溶铝（Als）**Alt时，Als含量应不小于0.015%；当钢中Nb+V+Ti≥0.015%时，Al含量不作要求。
2.成品钢板的化学成分允许偏差应符合GB/T 713.1的规定。
五、15MnNiNbDR钢板的力学性能和工艺性能：
1.钢板的各项力学性能、工艺性能一般要求应符合GB/T 713.1的规定。
2.钢板的拉伸试验、夏比（V型缺口）低温冲击试验、弯曲试验应符合表2的规定。

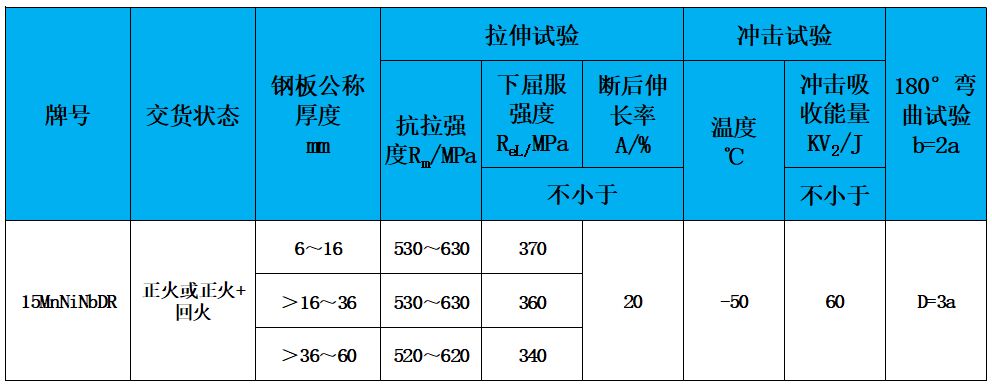

表2 力学性能和工艺性能
注：1）当屈服现象不明显时，采用规定塑性延伸强度Rp0.2。
2）a为试样厚度；b为试样宽度；D为弯曲压头直径。
3.经供需双方协商，并在合同中注明，钢板的低温冲击吸收能量可按高于表2的值交货，具体值在合同中注明。
4.当供方保证弯曲合格时，可不做弯曲试验。
5.根据需方要求，对厚度大于36mm的钢板可增加一组在钢板厚度1/2处取样的冲击试验，其试验温度和冲击吸收能量合格值应在合同中注明。
6.根据需方要求，对厚度大于36mm的钢板可附加落锤试验，试验按GB/T 6803进行，采用P-2型试样，无塑性转变（NDT）温度的合格指标应在合同中注明。
六、15MnNiNbDR钢板的订货内容：
钢板的订货内容应符合GB/T 713.1的规定。
七、15MnNiNbDR钢板的尺寸、外形、重量：
钢板的尺寸、外形、重量应符合GB/T 713.1的规定。
八、15MnNiNbDR钢板的制造方法：
钢板的制造方法应符合GB/T 713.1的规定。
九、15MnNiNbDR钢板的无损检测：
1.厚度大于20mm的正火或正火+回火状态交货钢板，供方应逐张进行超声检测。
2.其他厚度钢板经供需双方协商也可逐张进行超声检测。
3.超声检测按NB/T 47013.3执行，合格级别不低于Ⅰ级，如有特殊要求在合同中注明。
十、15MnNiNbDR钢板的表面质量：
钢板的表面质量应符合GB/T 713.1的规定。
十一、15MnNiNbDR钢板的试验方法：
1.钢的化学成分试验一般按GB/T 4336、GB/T 20123、GB/T 20125或通用的化学分析方法进行，仲裁时按GB/T 223.3、GB/T 223.9、GB/T 223.12、GB/T 223.17、GB/T 223.23、GB/T 223.26、GB/T 223.40、GB/T 223.63、GB/T 223.68、GB/T 223.69、GB/T 223.76的规定进行。
2.每批钢板的检验项目的试验方法应符合表3的规定。

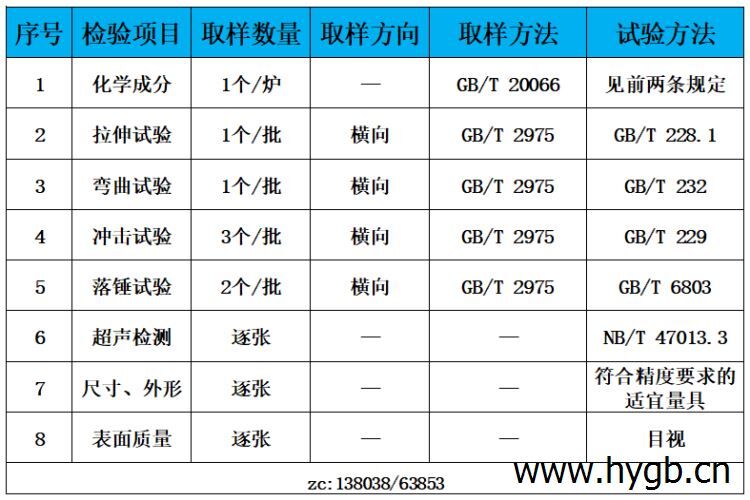

表3 检验项目、取样数量、取样方法、取样方向及试验方法
注：1）对于厚度大于40mm的钢板，冲击试样的轴线应位于厚度1/4处。
2）落锤检测的范围：对厚度大于36mm的钢板可附加落锤试验，试验按GB/T 6803进行，采用P-2型试样，无塑性转变（NDT）温度的合格指标应在合同中注明。
3）超声检测的范围按无损检测的标准规定。
十二、15MnNiNbDR钢板的检验规则：
1.15MnNiNbDR钢板的检查和验收：
钢板的检查和验收由供方质量检验部门进行。
2.15MnNiNbDR钢板的组批规则：
1）钢板应成批验收。每批应由同一牌号、同一炉号、同一厚度、同一热处理制度的钢板组成，每批重量不大于30t，单张重量超过30t的钢板按单张组批。
2）根据需方要求，供需双方协议，厚度大于16mm的钢板可逐热处理张进行力学性能检验。
3.15MnNiNbDR钢板的取样数量、取样方向及取样方法：
每批钢板的取样数量、取样方向及取样方法应符合表3的规定。
4.15MnNiNbDR钢板的复验与判定规则：
钢板的复验和判定规则应符合GB/T 713.1的规定。
5.15MnNiNbDR钢板的数值修约：
钢板的数值修约规则应符合GB/T 713.1的规定。
十三、15MnNiNbDR钢板的包装、标志及质量证明书：
钢板的包装、标志及质量证明书应符合GB/T 713.1的规定。
联系人：张经理 手机：13803863853 QQ：846297862
