如果您想采购钢板，请致电：13803863853。

一、Q345R钢板牌号表示方法：

Q345R是压力容器钢板的一种。

在Q345R中

Q是“屈”字汉语拼音*字母，

345是指钢板的屈服强度数值，

R：是压力容器“容”字的汉语拼音*位字母。

二、Q345R钢板的执行标准：

GB/T 713.2-2023

三、Q345R钢板的交货状态：

热轧、正火轧制、正火或正火+回火。

注：经需方同意，厚度大于50mm的钢板可正火（允许加速冷却）加回火交货。

四、Q345R钢板的化学成分：

钢的牌号和化学成分（熔炼分析）应符合表1的规定。

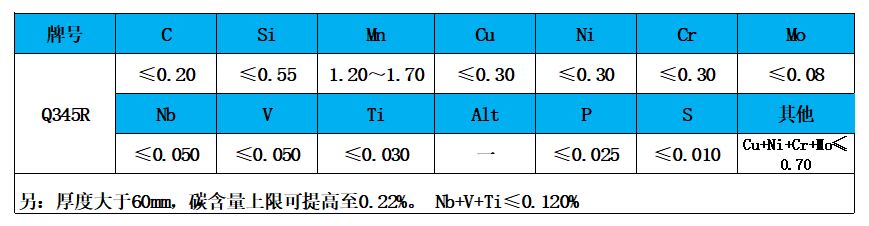

表1 化学成分

1.经供需双方协议,并在合同中注明,C含量下限可不作要求。

2.厚度大于60mm的Q345R钢板，碳含量上限可提高至0.22%。

3.Q345R钢中可添加微量铌、钒、钛元素，其含量应在质量证明书中注明，上述3个元素含量总和应不大于0.120%。

4.根据需方要求，Q345R可规定碳当量，其数值由供需双方协商确定。

5.钢的成品化学成分允许偏差应符合GB/T 713.1的规定。

五、Q345R钢板的力学性能和工艺性能：

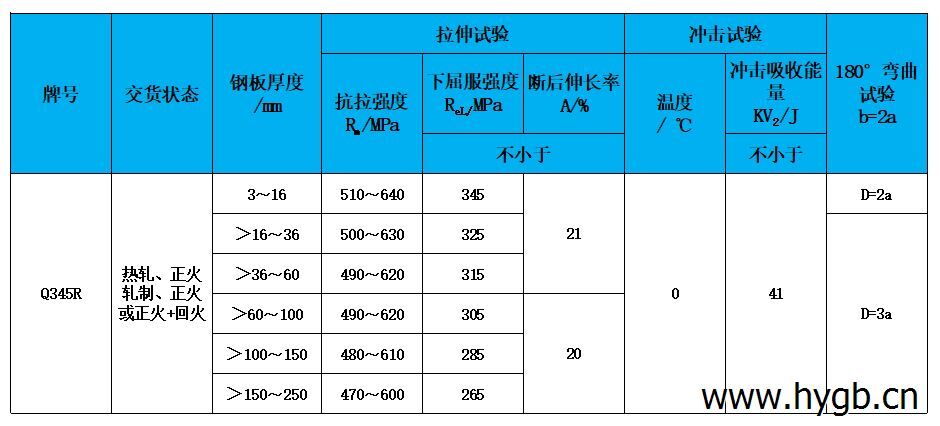

表2 力学性能和工艺性能

注：D为弯曲压头直接；b为试样宽度；a为试样厚度。

当屈服现象不明显时，可采用规定塑性延伸强度Rp0.2**。

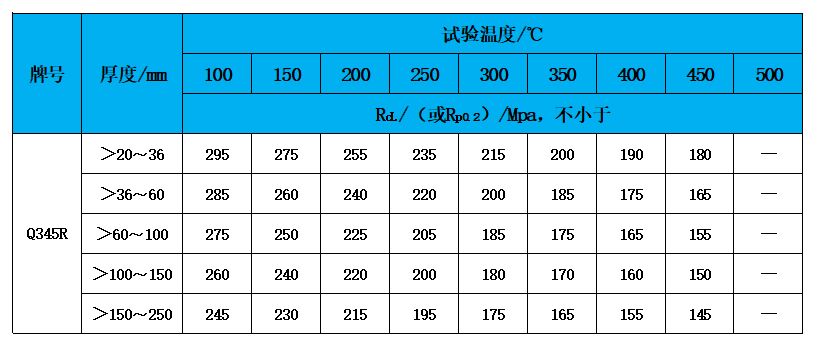

表3 高温力学性能

 当屈服现象不明显时，可采用规定塑性延伸强度**。

1.钢板的各项力学和工艺性能一般要求应符合GB/T 713.1的规定。

2.钢板的拉伸试验、夏比（V型缺口）冲击试验和弯曲试验结果应符合表2的规定。

3.厚度大于60mm的钢板，经供需双方协议，并在合同中注明，可不做弯曲试验。

4.根据需方要求，Q345R可进行-20℃冲击试验，**表2中的0℃冲击试验，其冲击吸收能量值应符合表中的规定。

5.根据需方要求，对厚度大于20mm的钢板可进行高温拉伸试验，试验温度应在合同中注明。高温下的规定塑性延伸强度或下屈服强度值应符合表3的规定。

6.根据需方要求，可进行厚度方向拉伸试验，在合同中注明技术要求。

7.根据需方要求，可进行落锤试验，在合同中注明技术要求。

六、Q345R钢板的订货内容：

钢板的订货内容应符合GB/T 713.1的规定。

七、Q345R钢板的尺寸、外形、重量：

钢板的尺寸、外形、重量应符合GB/T 713.1的规定。

八、Q345R钢板的制造方法：

钢的制造方法应符合GB/T 713.1的规定。

九、Q345R钢板的无损检测：

根据需方要求，钢板和钢带应逐张进行超声检测，检测方法按NB/T 47013.3的规定，合格级别应在合同中注明。

十、Q345R钢板的表面质量：

钢板和钢带的表面质量应符合GB/T 713.1的规定。

十一、Q345R钢板的其他附加要求：

根据需方要求，经供需双方协议并在合同中注明，可规定临氢用途铬钼钢板的附加技术要求。

十二、Q345R钢板的检验规则：

1．检查和验收：

钢板的检验由供方质量检验部门进行。

2．Q345R钢板的组批规则：

钢板应成批验收，每批钢板由同一牌号、同一炉号、同一厚度、同一轧制、同一热处理制度的钢板组成，每批重量不大于30t。单张重量超过30t的钢板按单张组批。

正火（允许加速冷却）加回火状态交货的钢板，按逐热处理张组批。

根据需方要求，经供需双方协议，厚度大于16mm的钢板可逐轧制张进行力学性能检验。

3.取样规则：

力学性能试验取样位置按GB/T 2975的规定。对于厚度大于40mm的钢板，冲击试样的轴线应位于厚度1/4处。根据需方要求，经供需双方协议，冲击试样的轴线可位于厚度1/2处。

4.复验与判定：

钢板的复验与判定规则应符合GB/T 713.1的规定。

5.数值修约：

钢板的数值修约规则应符合GB/T 713.1的规定。

6.包装、标志及质量证明书：

钢板的包装、标志及质量证明书应符合GB/T 713.1的规定。

声明：文中图片来源于网络，如有侵权，请联系删除。

联系人：张经理  手机：13803863853  QQ：846297862
